一、防水产品介绍
防水头功能
防水接插件具备三大性能：
即机械性能、电气性能和环境性能。
1.环境性能：
常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。
耐温：目前防水接插件的最高工作温度为200℃(少数高温特种防水接插件除外)，最低温度为-65℃。由于防水接插件工作时，电流在接触点处产生热量，由于防水接插件工作时，电流在接触点处产生热量，导致温升，因此一般认为工作温度应等于环境温度与接点温升之和。在某些规范中，明确规定了防水接插件在额定工作电流下容许的最高温升。
耐盐雾：防水接插件在含有潮气和盐分的环境中工作时，其金属结构件、接触件表面处理层有可能产生电化腐蚀，影响防水接插件的物理和电气性能。为了评价电防水接插件耐受这种环境的能力，规定了盐雾试验。它是将防水接插件悬挂在温度受控的试验箱内，用规定浓度的氯化钠溶液用压缩空气喷出，形成盐雾大气，其暴露时间由产品规范规定，至少为48小时。
防水头功能
振动和冲击：耐振动和冲击是电防水接插件的重要性能，在特殊的应用环境中如航空和航天、铁路和公路运输中尤为重要，它是检验电防水接插件机械结构的坚固性和电接触可靠性的重要指标。在有关的试验方法中都有明确的规定。冲击试验中应规定峰值加速度、持续时间和冲击脉冲波形，以及电气连续性中断的时间。
耐湿潮气的侵入会影响连接h绝缘性能，并锈蚀金属零件。恒定湿热试验条件为相对湿度90%~95%(依据产品规范，可达98%)温度+40±20℃，试验时间按产品规定，最少为96小时。交变湿热试验则更严苛。
2、机械性能：
就连接功能而言，插拔力是重要地机械性能。插拔力分为插入力和拔出力(拔出力亦称分离力)，两者的要求是不同的。插入力要小(从而有低插入力LIF和无插入力ZIF的结构)，而分离力若太小，则会影响接触的可靠性。另一个重要的机械性能是防水接插件的机械寿命。机械寿命实际上是一种耐久性(durability)指标，在国标GB5095中把它叫作机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后防水接插件能否正常完成其连接功能(如接触电阻值)作为评判依据。
防水接插件的插拔力和机械寿命与接触件结构(正压力大小)接触部位镀层质量(滑动摩擦系数)以及接触件排列尺寸精度(对准度)有关。
3.电气性能
防水接插件的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
①绝缘电阻衡量电防水接插件接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。
②抗电强度或称耐电压、介质耐压，是表征防水接插件接触件之间或接触件与外壳之间耐受额定试验电压的能力。
③接触电阻高质量的电防水接插件应当具有低而稳定的接触电阻。防水接插件的接触电阻从几毫欧到数十毫欧不等。
防水接插件介绍

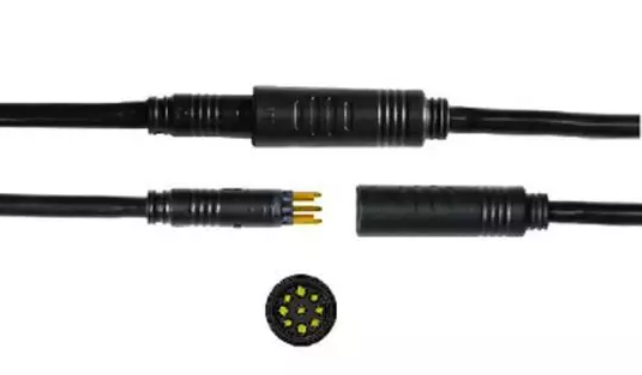

直插式小九芯电机防水接插件
产品型号：DS-HH03090010F/M
温度范围：-40℃～+85℃
额定电压：500VAC
额定电流：1到3号端子为15A4到9号端子3A
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC800V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
机械寿命：200次
防水接插件介绍

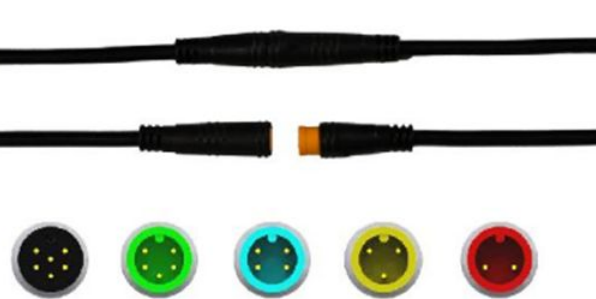

直插式小6芯电机防水接插件
产品型号：DS-HH03030010F/M
温度范围：-40℃～+85℃
额定电压：500VAC
额定电流：1到3号端子为15A4到6号端子3A
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC800V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
机械寿命：200次
防水接插件介绍
直插式3芯电池充电D型防水接插件
产品型号：DS-DY00030014F/M
温度范围：-40℃～+85℃
额定电压：500VAC
额定电流：3A
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC800V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
机械寿命：1000次
防水接插件介绍

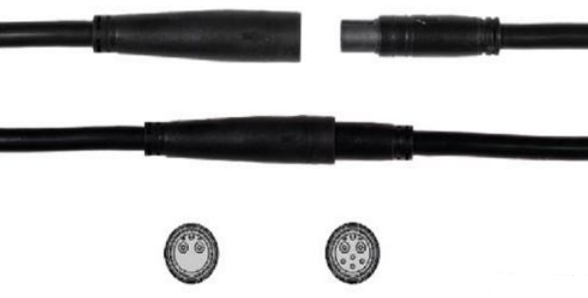

（M8）大MINI直插式
2，3，4，5，6芯防水接插件
产品型号：DS-XH000N0095F/M
温度范围：-40℃～+85℃
额定电压：200VAC
额定电流：3A（根据具体情况所配电缆来确定）
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC200V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
防水接插件介绍
(M7)小迷你直插式
2，3，4，5，6芯防水接插件
产品型号：DS-XH000N0085F/M
温度范围：-40℃～+85℃
额定电压：200VAC
额定电流：3A（根据具体情况所配电缆来确定）
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC200V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
防水接插件介绍
(M6)小迷你直插式
2，3，4，5，6芯防水接插件
产品型号：DS-XH000N0073F/M
温度范围：-40℃～+85℃
额定电压：200VAC
额定电流：3A（根据具体情况所配电缆来确定）
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC200V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
防水接插件介绍
平衡车6P防水接插件
产品型号：DS-XH00060075F/M
温度范围：-40℃～+85℃
额定电压：200VAC
额定电流：3A（根据具体情况所配电缆来确定）
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC200V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
防水接插件介绍

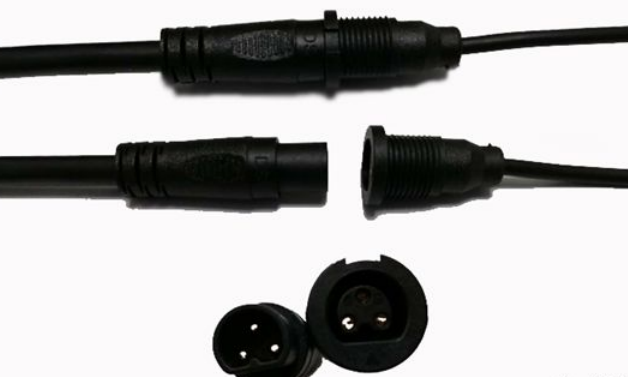

2芯、2+4芯控制器、电池出线防水接插件
产品型号：DS-DY00060115M/F温度范围：-40℃～+85℃
额定电压：500VAC
额定电流：1-15A（根据具体所配电缆来确定）
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC800V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
机械寿命：200次
最大外径：插头10mm插座12mm
配合总长：78mm
使用导线规格：1.2mm2～2.0mm2
应用范围：应用于电子电器设备的电源连接及信号传输（常用于电池与控制器之间的连接）

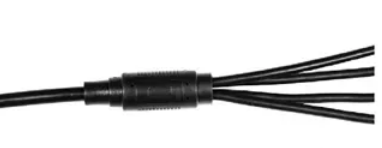

圆柱分流器(1分2/1分3/1分4/1分5)
温度范围：-40℃～+85℃
额定电压：200VAC
额定电流：3A
接触电阻：≤10mΩ
绝缘电阻：在常态条件和潮湿条件下应≥10MΩ
耐电压：AC200V50Hz1分钟无击穿或闪路现象
接触件：铜合金镀锡/镀金
防护等级：IP66
机械寿命：200次
使用导线规格：0.2mm2
应用范围：应用于电子电器设备的电源连接及信号传输
